门头沟室外壁挂无电源盖式自动泄压装置

室外壁挂无电源盖式自动泄压装置

简单介绍：室外壁挂无电源盖式自动泄压装置（泄压口）无需电源，当防护区达到设定值时，将自动开启或关闭；安装在防护区外墙上；结构简洁、零部件少、工作可靠、故障率低、安装简便；外形简洁、大方、时尚；单价低。详情介绍：

  ▼室外壁挂无电源盖式自动泄压装置（泄压口）主要特征：

  ●无电源。

  ●达到设定启闭压力值时，能准确可靠自动启闭。

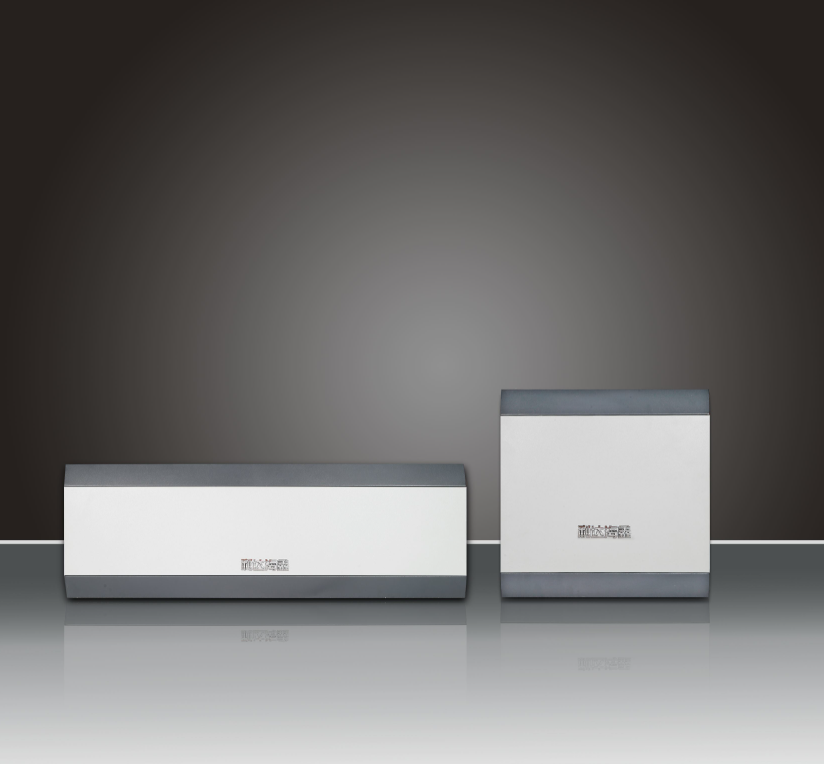

  ●XWZ15型自动泄压装置（泄压口）外形仿上等室内空调机，XWZ10型自动泄压装置（泄压口）简洁、大方

  ●安装于防护区泄压孔室外墙壁上，安装简便快速。

  ●安装后无需调试、无故障、平时一般无需维护。

  ●适合于雨雪多、温度变化大、无电和经常断电、无人管理较差的环境中安装。

  ●单价较低。

  ●颜色1：面板为驼灰色和冰灰色组合，为本类型产品首推颜色。高雅清秀，有宁静感，能较好的与大楼环境融为一体。

  ●颜色2：面板为紫红色和冰灰色组合，我公司不主动推荐，用户提出时才生产销售。产品具有高贵典雅、时尚，安装在大楼白色外墙上，给人以较强的视觉力，有喧宾夺主的感觉。

  ●颜色3：用户订货数量多时，可由用户自订颜色。

   ▼XWZ系列自动泄压装置（泄压口）结构特征与工作原理

  XWZ系列泄压口主要由泄压盖板部件、固定框架部件、压力调节部件、U型转轴组件等部件组成（见图一）。

          自动泄压装置（泄压口）安装在防护区外墙或内墙泄压口上，平时处于关闭状态，当防护区发生火灾时，气体灭火系统释放灭火气体会导致防护区内压力超过建筑物内部设计的允许压强，这时作用在泄压盖板部件上的气体压力值达到设定压力值时，泄压盖板部件自动绕固定框架部件旋转，开启泄放防护区超压力的气体，避免建筑物的墙体、玻璃等结构遭受破坏和导致灭火失败。当防护区内的压强降到设定值以下时，自动泄压装置（泄压口）自动关闭，维持防护区内灭火剂的灭火浓度，使其达到一定的浸渍时间，将火灾及时扑灭.

   ▼ XWZ系列自动泄压装置（泄压口）产品主要型号和主要性能参数：

产品型号	XWZ10/1.2		XWZ15/1.2	XWZ10/1.2	XWZ15/1.2
产品类型	室外壁挂无电源式			室外吸顶无电源式
开启工作压力（KPa）	1.1±0.1
关闭工作压力（KPa）	0.95±0.05
有效泄压面积(m2)	0.10	0.15		0.10	0.15
泄漏量（m3/h）	≤70	≤105		≤70	≤105
启闭滞后时间（s）	≤2
启动方式	无电源，达到开启工作压力时，自动开启
使用温度（℃）	-25～+55
装置外形尺寸 （mm）	400(宽) ×400（高）×80（厚）		860(宽) ×290（高）×80（厚）	400(宽) ×400（高）×80（厚）	860(宽) ×290（高）×80（厚）
泄压孔尺寸	3100-10（宽）×3100-10（高）		7700-10（宽）×2000-10（高）	3100-10（宽）×3100-10（高）	7700-10（宽）×2000-10（高）
七氟丙烷灭火系统（9%）保护*大容积（m3）	≤320		≤480	≤320	≤480
IG541灭火系统（37.5%）保护*大容积（m3）	≤300		≤450	≤300	≤450
固定格栅（风口）型号	FW10/1.2		FW15/1.2	FW10/1.2	FW15/1.2

▼XWZ系列自动泄压装置（泄压口）安装说明
1、开设泄压孔，开孔尺寸见表一。安装泄压口墙体外表面应平整。
a、泄压孔应优先开设在防护区外墙壁（也就是大楼外墙）上；若防护区外墙开孔有困难或无外墙时，则应将泄压孔开设在通风条件较好的走道外墙处。
b、泄压孔开设高度位置应位于防护区净高三分之二以上。
c、每个防护区泄压孔面积或安装自动泄压装置（泄压口）数量之和的总泄压面积，不得小于设计院计算的泄压面积大小。泄压孔开孔尺寸(宽×高)一般为:XWZ15/1.2型:770mm×200mm;XWZ10/1.2型:310mm×310mm;若各防护区已开设预留泄压孔，宽度方向大于或小于规定值，高度方向大于或小于规定值时，自动泄压装置（泄压口）底部应平齐孔下方靠一边安装。安装完毕，多余间隙应用砖和水泥填充。
2、安装膨胀螺钉（如图一）。
将自动泄压装置（泄压口）靠防护区外墙或走道外墙一侧安装在泄压孔外墙上，依次定位出膨胀螺钉的安装位置。取下自动泄压装置（泄压口），在墙壁上打φ12孔，深70mm，安装M8膨胀螺钉。
3、将自动泄压装置（泄压口）安装孔定位放入到膨胀螺钉内，旋紧螺母。旋紧时应对称均匀地分2～3次旋紧。
